一、概 述

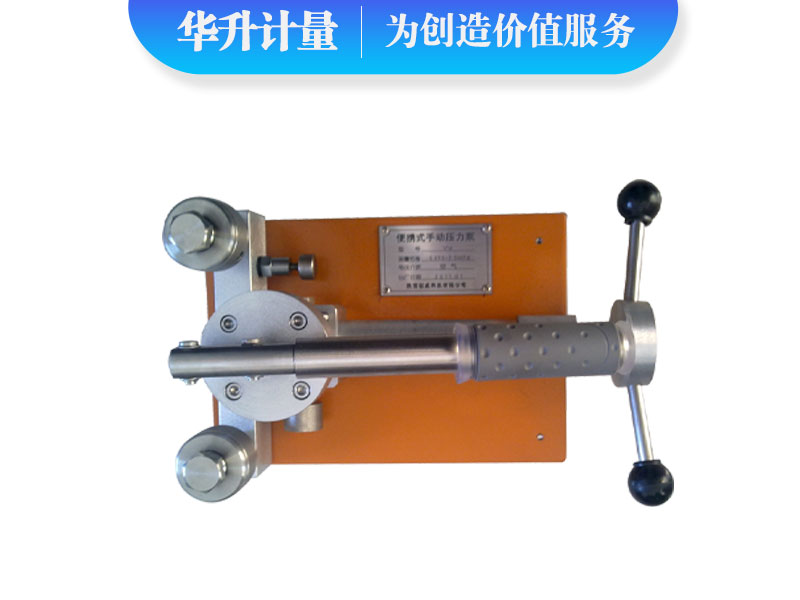

HS-YTQ-6MX便携式压力校验台（以下简称压力泵）是压力仪表检测工作中的重要辅助设备，与压力标准器配合使用，完成压力仪表校准、检测工作。
杠杆带动大容室活塞作往复运动，产生压力或真空，通过切换开关输出压力或真空，经稳压阀至微调及压力输出接口。辅以设计精巧的微调、快速接口、稳压阀组成。操作简单、结构合理、密封性能良好的优点，可广泛应用于计量、科研、工矿企业及仪表制造等行业。
二、技术指标
1、压力范围：：-0.098KPa~6.0MPa -0.098KPa-4.0MPa（量程内各档）
2、调节灵敏度：min 10 Pa
3、外形尺寸：260×180×160（长×宽×高）
4、重 量： 3kg

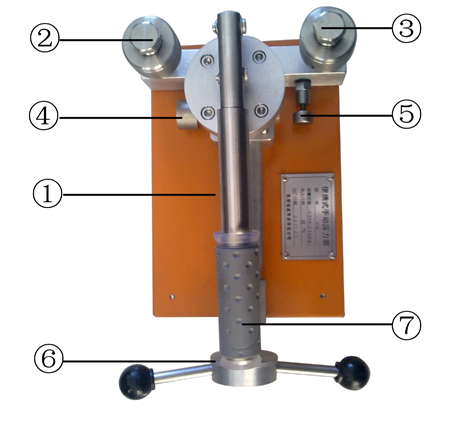

三、各部件名称及功能
编号 | 名 称 | 功 能 |
1 | 泵 体 总 成 | 各部件组合安装 |
2 | 输 出 1 | 连接标准表或被检表 |
3 | 输 出 2 | 连接标准表或被检表 |
4 | 切 换 阀 | 按进去测量正压，拉出来测量负压 |
5 | 放 气 阀 | 加压时关闭，测量结束时放出气体 |
6 | 微 调 | 小范围内增加或减小压力 |
7 | 杠 杆 | 通过操作带动活塞柱运动从而加压 |
压力泵选型（此选型表为部分压力量程选型如需要准确选型请致电0517-86986880）
| 型号 | 类别 | 分割线 | 量程 | 附加功能 | 说明 | |
| HS-Y | 压力发生装置 | |||||
| TQ | 台式气体介质 | 气体 | |||
| TS | 台式水介质 | 液体 | ||||
| TY |
|
|
| 台式油介质 | ||
| SQ |
|
|
| 手持气体介质 | 气体 | |
| SY |
|
|
| 手持油介质 | 液体 | |
| —— | 无定义 | ||||
| 10 |
| -10-10KPa | |||
| 20 |
| -20-20KPa | ||||
| 60 |
| -60-60KPa | ||||
| 100 |
| -95KPa-100KPa | ||||
| 250 |
| -95KPa-250KPa | ||||
| 600 |
| -95KPa-600KPa | ||||
| 1.0 |
| -95KPa-1MPa | ||||
| 1.6 |
| -95KPa-1.6MPa | ||||
| 2.5 |
| -95KPa-2.5MPa | ||||
| 25 |
| 0-25MPa | ||||
| 40 |
| 0-40MPa | ||||
| 60 |
| 0-60MPa | ||||
| D | 台式压力泵外形大小（大） | ||||
| X | 台式压力泵外形大小（小） | |||||
| F | 有负压发生能力 | |||||
| M | 压力单位（MPa） | |||||
| K | 压力单位（KPa） | |||||
HS—Y SQ —— 2.5 MF | 完整选型（手持气体带负压压力泵） | |||||
