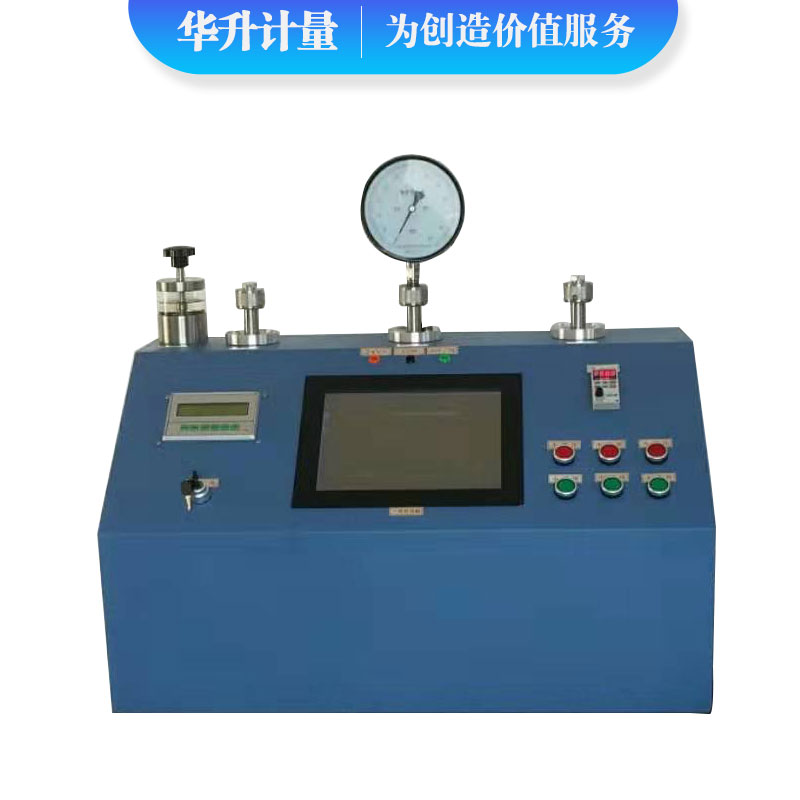

HS-YBZ-ZDY全自动液压压力校验仪

　　全自动压力校验台主要用于(数字压力计、压力变送器、差压变送器、压力控制器、普通压力表等压力相关仪表的检测和检验。整个检测过程除需要人工连接管线外，剩余工作均可操作指示按钮电动完成。
　　全自动压力校验台以电动压力泵为中心，主要由压力发生，压力测量，压力控制等部分组成的硬件系统搭配制由本公司专业设计的装置与计量管理软件可进行自动控制。全自动压力校验台的电动造压可取代人工手动造压并且造压迅速、稳定。使用时只需要通过面板键盘操作控制压力，人工完成测试数据的记录。使工作人员从繁重的体力造压中解脱出来。

一、概 述
　　全自动压力校验台是我公司最新推出的0～60MPa量程电动加压的标准检测装置。它充分采纳了客户在压力计量工作中压力发生，压力调整，精确测量等方面的需求，使压力计量电动化、自动化成为现实。

二、特 点
1、体积小，携带方便可作为现场测量的造压校验装置使用。

2、大、小、复位三种压力修压方式，可将检测点压力值稳定在检测点要求范围内。

3、配套软件与可选配件齐全可随时升级。

4、操作面板清楚，直观，可使操作人员无师自通。

5、量程范围宽(可选配多种标准器和测试模块)。

6、无需手动加压，全自动升压降压。

7、可以校验2块以上压力表，提高工作效率。

8、大功率加压设计，寿命长，免维护。

三、主要技术参数

测量范围 压力：液压:0～60M Pa
               电流：0～20mA

准 确 度： 压力：0.05% F·S
                  电流：0.02% F·S

直流电压输出：24VDC

分 辨 率：压力：最小1Pa
                电流：1μA

压力波动范围：0.05% F·S/5S

功 耗： ＜500VA

漂 移： ＜0.01% F·S/年

使用条件： 电源：AC220 ±10% 50Hz
                   温度：15～35℃
                   湿度：0～80% RH

介 质：变压器油纯净水

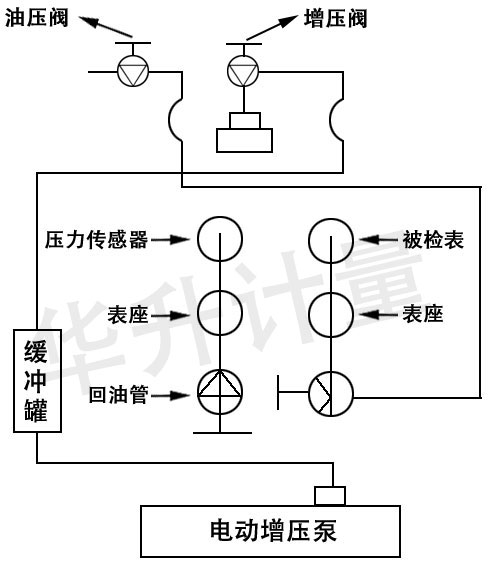

四、机械原理

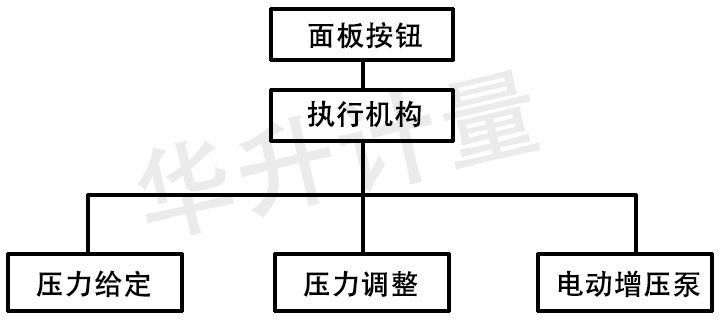

五、电气原理

六、注意事项
1、油压泵极限压力 70M Pa
2、油介质测试时的输出为 0～1～60M Pa
3、油压泵的传压介质为10#测试油
4、选择符合要求的电源，并安全连接，安装接地线，保险丝。
5、有条件的试验室应对装置采取固定措施，使装置处于水平状态。
